責任分界点とは?

保安点検ドットコムが提供するキュービクルまわりのお役立ち情報です。

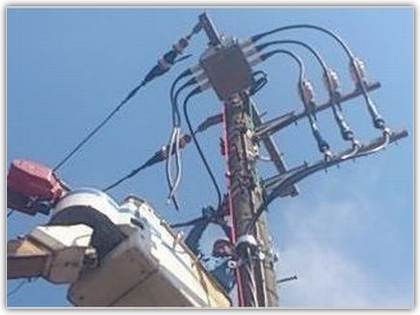

1号柱

架空配電(電柱からの引き込み)
の責任分岐点は1号柱内になります。

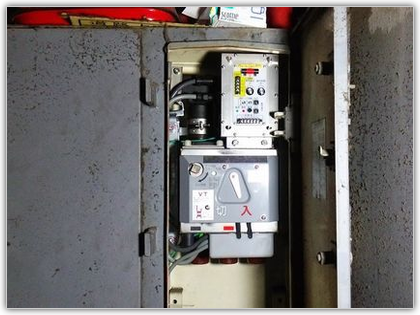

キャビネット

地中配線(地中からの引き込み)
の責任分岐点はキャビネット内になります。

責任分界点とは?(せきにんぶんかいてん)

責任分界点とは、電力会社と需要家(お客さま)の責任範囲をわけている場所をいいます。
自家用電気工作物(キュービクル)は、自主保安が原則となるため、責任の範囲を明確にすることがポイントとなります。

高圧電力は、電力会社から電気の供給をうけるときに、架空配電線(電柱からの引き込み)か、地中配電線(地中からの引き込み)のいずれかで決定します。
架空配電線(電柱からの引き込み)の場合は1号柱、地中配電線(地中からの引き込み)の場合はキャビネットを介して電気の供給をうけていることになります。

電力会社との責任分界点は、架空配電線(電柱からの引き込み)の場合は1号柱、地中配電線の場合はキャビネットになります。
電力会社から、構内に電気を供給するためには、配電線と構内線を接続する必要性があるため、厳密にいうと、1号中とキャビネット内の接続箇所が責任分界点となります。

この責任分界点の近くに、地絡保護機能付きの高圧開閉器が未設置の場合は、波及事故などを防ぐことを目的とし、地絡保護機能付きの高圧開閉器を設置することをお勧めしています。
地絡保護機能付きの高圧開閉器とは、架空配電線(電柱からの引き込み)の場合はPAS、地中配電線(地中からの引き込み)の場合はUGSといいます。

これらの高圧開閉器は、お客さま側の設備で短絡・地絡事故が発生した際に、停電などの障害をお客様側の責任分岐点内にとどめることができるため、波及事故を防ぐことができます。
