PAS(気中負荷開閉器)とは?

保安点検ドットコムが提供するキュービクルまわりのお役立ち情報です。

PASの外観

PASは、1号柱と呼ばれるお客さま敷地内の電柱に取り付けます。
普段あまり、目にする機会はないと思いますので、写真を掲載させていただきます。

1号柱の上に設置されたPAS

PAS1_保安点検ドットコム

お客さまの敷地内には
1号柱と呼ばれる電柱が建っています。

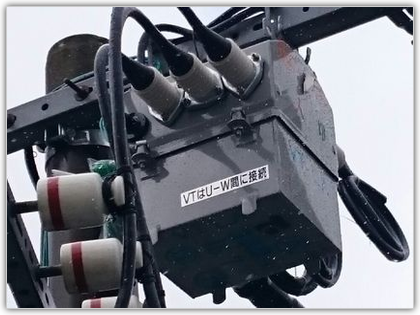

PASの拡大写真

PAS2_保安点検ドットコム

PASの拡大写真
上記の写真のような形状をしています。

PASの役割を簡単にご説明します。

PAS(気中負荷開閉器)は、お客様側の設備における電気事故が発生した場合に、近隣への波及事故(近隣を巻き込んだ停電事故)を防ぐ役割をもっています。

PASとは?(気中負荷開閉器)

PAS(気中負荷開閉器)とは、電力会社とお客さまの責任分界点に設置される保護装置のことをいいます。

PASは、架空線用の負荷開閉器になるため、架空配電線(電力会社に電柱から電気を供給してもらう)を利用している事業所に有効となります。
架空配電線を利用している事業所は、電力会社の電柱から、お客さまの敷地内にある1号柱(電柱)に電線が配線されています。

PASの役割としては、地絡事故の保護をおこないます。
キュービクル内には、LBS(負荷開閉器)やVCB(真空遮断機)の保護装置が搭載されていることが多いですが、あくまでのキュービクル内の保護しかできないため、キュービクルとキャビネットをつなぐ高圧ケーブルの地絡・短絡事故を防ぐことはできません。

PASが設置されていない事業所は、高圧ケーブルに地絡・短絡事故が発生した場合、波及事故につながる恐れがあります。

PASは、SOG動作機能を搭載しているため、地絡事故などで地絡電流が流れる場合は、PAS内部の過電流検出機能が活動し、PASの電流が流れを遮断します。
PASが、遮断をおこなうことによって、電力会社側の配電用変電所で地絡電流を感知しなくなるため、配電用変電所は遮断をおこなわなくなります。

PASは、お客さまの構内で地絡電流を停止させるため、地域停電を防ぐ役割を担っています。

PAS(気中負荷開閉器)の更新推奨時期について

PASの交換推奨時期は、10年~15年と言われています。
雨風にあたる屋外に設置されているため、PASの状態に応じて、適齢期に交換のご検討することをお勧めさせていただきます。

PAS(気中負荷開閉器)の工事について

PAS取付工事_保安点検ドットコム

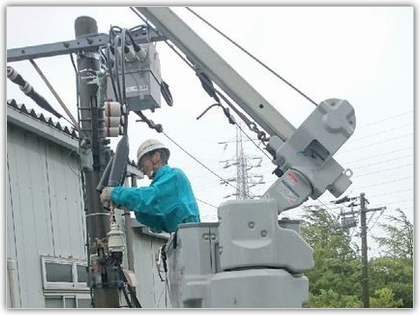

PAS設置工事の様子です。

当社は、PASの施工もおこなっております。

キュービクルや高圧ケーブルの経年劣化が目立つときは、近隣への安全対策として、PASの取付工事をご検討されることをお勧めさせていただきます。

当社は、PASの設置工事も、安価でご対応をさせていただいております。

PASの設置工事は、豊富な実績もございます。詳しくは、下記の「UGS取付工事」をご覧ください。
