高圧ケーブルとは?

保安点検ドットコムが提供するキュービクルまわりのお役立ち情報です。

高圧ケーブルの外観

高圧ケーブルは、電力会社との財産責任分界点から、キュービクルまでを結ぶためのケーブル(電線)です。

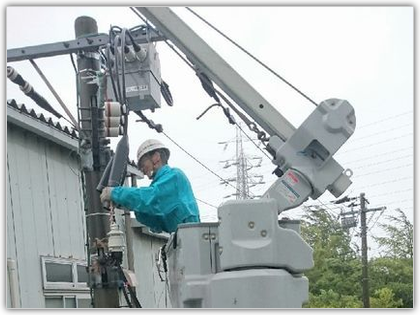

架空配電線の場合

高圧ケーブル1_保安点検ドットコム

PASより下のケーブルが高圧ケーブルです。

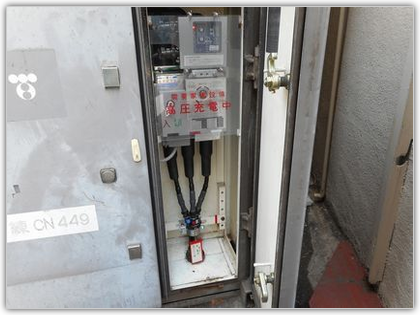

地中配電線の場合

高圧ケーブル2_保安点検ドットコム

UGSより下のケーブルが高圧ケーブルです。

高圧ケーブルの役割を簡潔にご説明します。

高圧ケーブルは、電力会社の配電線と構内配線の接続点から、キュービクルと接続するまでに使用される電線のことをいいます。

高圧ケーブルとは?

高圧ケーブルとは、主に高圧用のCVケーブルのことをいいます。
CVケーブルは、架橋ポリエチレン絶縁ビニルシースケーブルの略称です。
主に、送電や配線をおこなう用途で使用されますが、業種を問わず多くの建物で一般的に使用されているケーブルになります。

キュービクルから、1号柱やキャビネットへの配線には、高圧用のCVケーブルを使用します。
CVケーブルは、対候性が強いため屋外の露出配線にも適していますが、水に弱い欠点があります。
現代製品は、CVケーブルの水への耐久性が改良されたため、あまり気にする必要性ありませんが、1980年以前の製品は水に弱く、水トリー現象と呼ばれる劣化現象により、ケーブル事故も多発しています。
高圧ケーブルの事故は、波及事故につながるリスクも高まります。
1980年以前の高圧ケーブルを使用している場合は、高圧ケーブルの状態を確認するためにも、絶縁抵抗値の測定をおこない、高圧ケーブルの状態を知ることも大切な対策となります。

高圧ケーブルの交換推奨時期について
  • 屋外 15年~20年程度
  • 屋内 20年~30年程度(水と接触しない状態)

※あくまでも更新目安となりますので、使用環境に応じて更新推奨時期は変動します。(水にあたる・あたらない状況下で大きく変動)高圧ケーブルの状態を確認する手段として、絶縁抵抗値の測定をしたうえで、交換の判断をされることをお勧めしています。

高圧ケーブルの張替工事について

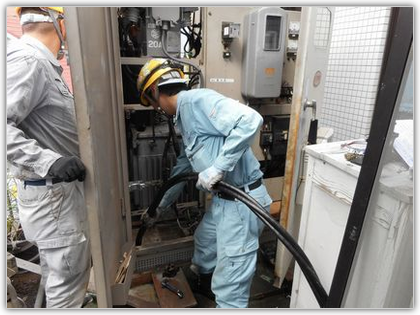

高圧ケーブル3_保安点検ドットコム

高圧ケーブル張替工事の様子

当社は、高圧ケーブルの施工もおこなっております。

高圧ケーブルの経年劣化が目立つときは、地絡・短絡事故を防ぐ安全対策として、高圧ケーブルの張替工事をご検討されることをお勧めさせていただきます。

当社は、高圧ケーブルの張替工事も、安価でご対応をさせていただいております。

高圧ケーブル張替工事は、豊富な実績もございます。詳しくは、下記の「高圧ケーブル張替工事工事」をご覧ください。
